晶振的电气特性及电路的设计

1 晶振的等效电气特性

(1) 概念

[1] 晶片，石英晶体或晶体、晶振、石英晶体谐振器

从一块石英晶体上按一定方位角切下薄片。

[2] 晶体振荡器

在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。

(2) 晶振等效电路

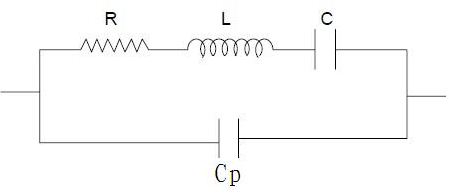

图1. 晶振的等效电路

图1 展示了晶振等效的电路。R是ESR串联等效阻抗，L和C分别是晶振等效电感和等效电容。Cp是晶振的伴身电容，其极性取决于晶振的极性。

图2 是晶振的电抗频谱线。

图2. 晶振的电抗频谱线

根据图 2，当晶振工作在串联谐振状态下时，电路就似一个纯电阻电路，感抗等于容抗(XL=XC)。串联谐振的频率为：

当晶振工作在并联谐振模式时，晶振表现为感性。该模式的工作频率由晶振的负载决定。对于并联谐振状态的晶振，晶振制造商应该指定负载电容CL。在这种模式下，振动频率由下式给出

在并联谐振模式下，电抗线中fs到fa的斜线区域内，通过调整晶振的负载，如图2，晶振都可以振荡起来。

2 晶振电路的设计

图3所示为推荐的晶振振荡电路图。这样的组成可以使晶振处于并联谐振模式。反相器在芯片内体现为一个AB型放大器，它将输入的电量相移大约180°后输出；并且由晶振，R1，C1和C2组成的π型网络产生另外180°的相移。所以整个环路的相移为360°。这满足了保持振荡的一个条件。其它的条件，比如正确起振和保持振荡，则要求闭环增益应≥1。

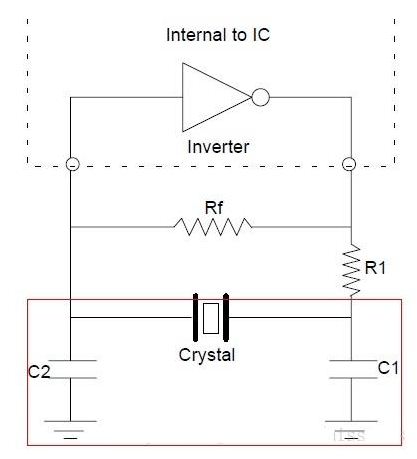

图3. 晶振振荡器设计电路

反相器附近的电阻Rf产生负反馈，它将反相器设定在中间补偿区附近，使反相器工作在高增益线性区域。电阻值很高，范围通常在500KΩ ~2MΩ内。

图示的C1，C2就是为晶振工作在并联谐振状态下得到加载电容CL的电容。关于最优的加载电容CL的计算公式为：

这里CS是PCB的漂移电容（stray capacitance），用于计算目的时，典型值为5pf。现在C1和C2选择出来满足上面等式。通常选择的C1和C2是大致相等的。C1和/或C2的数值较大，这提高了频率的稳定性，但减小了环路增益，可能引发起振问题。

R1是驱动限流电阻，主要功能是限制反相器输出，这样晶振不会被过驱动（over driven）。R1、C1组构成分压电路，这些元器件的数值是以这样的方式进行计算的：反相器的输出接近rail-to-rail值，输入到晶振的信号是rail-to-rail的60%，通常实际是令R1的电阻值和的C1容抗值相等，即R1 ≈ XC1。这使晶振只取得反相器输出信号的一半。要一直保证晶振消耗的功率在厂商说明书规定范围内。过驱动会损坏晶振。

理想情况下，反相器提供180°相移。但是，反相器的内在延迟会产生额外相移，而这个额外相移与内在延迟成比例。为保证环路全相移为n360°，π 型网络应根据反相器的延迟情况，提供小于180°的相移。R1的调整可以满足这一点。使用固定大小的C1和C2，闭环增益和相位可随R1变化。如果上述两个条件均得到了满足，在一些应用中，R1可以忽略掉。

一些芯片内置了全部这些外部器件(Rf， R1， C1， and C2)，因此消除了电路设计师的烦恼。这种情况下，只要把晶振连接在XTAL和XTAL引脚上即可。

提示：

选择ESR小的晶振，有利于解决起振问题。较小的ESR可以增加环路增益。

在PCB板上缩短线路可以减小漂移电容。这也有利于解决晶振起振和振荡频率的问题。

在工作的温度下和工作的电压范围内经常性测试一下电路，以确保晶振起振和持续振荡。必要的时候调整元器件的数值。

为了取得最好效果，晶振的设计，用至少0.4 Vdd（峰峰值）的电平驱动时钟反相器。调节晶振不能满足要求。为了获得进一步的设计协助，请联系晶振制造商。

为了优化R1，我们推荐先计算C1和C2（前面已经解释过如何计算）。将R1替换成电位计，将其初始值设置到大约XC1。如果需要，调节电位计的设置，直到晶振起振并在稳态条件下保持振荡。
