电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。笔者整理了各种电感的英文名称以及电感量计算公式，以便于电感行业从业者查询。
一、电感英文名称
可调电感:adjustable inductance
天线电感:aerial inductance
空心电感线圈:air core inductance
气隙电感线圈:air gap inductance
阳极电感:anode inductance
基极引线电感:base lead inductance
阴极电感:cathode inductance
充电电感:charging inductance
线圈电感;coil inductance
铁心电感, 电磁心电感:core inductance
耦合电感:coupling inductance
阻尼电感:damped inductance
扩散电感:diffusion inductance
分布电感:distributed inductance
动态电感:dynamic inductance
电感:electrical inductance
等效电感:equivalent inductance
激磁绕组电感:field inductance
流体感应系数:fluid inductance
栅路电感:grid inductance
内电感:internal inductance
内磁感应强度:intrinsic inductance
漏电感:leakage inductance
加感线圈:lengthening inductance
线路电感:line inductance
回线[环线]电感/环形天线电感:loop inductance
集总电感:lumped inductance
磁化电感:magnetizing inductance
互感(系数):mutual inductance
固有电感:natural inductance
非线性电感:nonlinear inductance
电力电感:power inductance
一次绕组电感, 初级线圈电感:primary inductance
印刷电感:printed inductance
纯电感:pure inductance
接收电感:receiving inductance
反向电感, 可逆电感; 可逆感应系数:reciprocal inductance
饱电感:saturated inductance
副线圈电感:secondary inductance
串联电感:series inductance
并联电感:shunt inductance
固态电感:solid-state inductance
稳流电感:stabilizing inductance
杂散电感, 漏电感:stray inductance
振荡回路电感:tank circuit inductance
阈电感, 临界电感:threshold inductance
变压器电感:transformer inductance
传输线电感transmission line inductance
微调电感:trimming inductance
调谐电感:tuning inductance
可变电感:variable inductance
二、电感量计算公式
电感量按下式计算：
线圈公式：
阻抗（ohm）=2 * 3.14159 * F（工作频率）* 电感量（H），设定需用360ohm 阻抗，因此：
电感量（H）=阻抗（ohm）÷（2*3.14159）÷ F（工作频率）=360÷（2*3.14159）÷ 7.06=8.116H
据此可以算出绕线圈数：
圈数=[电感量* { （18*圈直径（吋）） （40 * 圈长（吋））}] ÷ 圈直径（吋）
圈数=[8.116 * {(18*2.047) (40*3.74)}] ÷ 2.047 = 19 圈
空心电感计算公式
空心电感计算公式：L（mH）=（0.08D.D.N.N）/（3D 9W 10H）
D——线圈直径
N——线圈匝数
d——线径
H——线圈高度
W——线圈宽度
单位分别为毫米和mH。
空心线圈电感量计算公式：
l=（0.01*D*N*N）/（L/D 0.44）
线圈电感量：l，单位：微亨
线圈直径：D，单位：cm
线圈匝数：N，单位：匝
线圈长度：L，单位：cm
频率电感电容计算公式：
l=25330.3/[(f0*f0)*c]
工作频率：f0单位:MHZ 本题f0=125KHZ=0.125
谐振电容：c单位:PF 本题建义c=500...1000pf 可自行先决定，或由Q
值决定
谐振电感：l 单位：微亨
线圈电感的计算公式

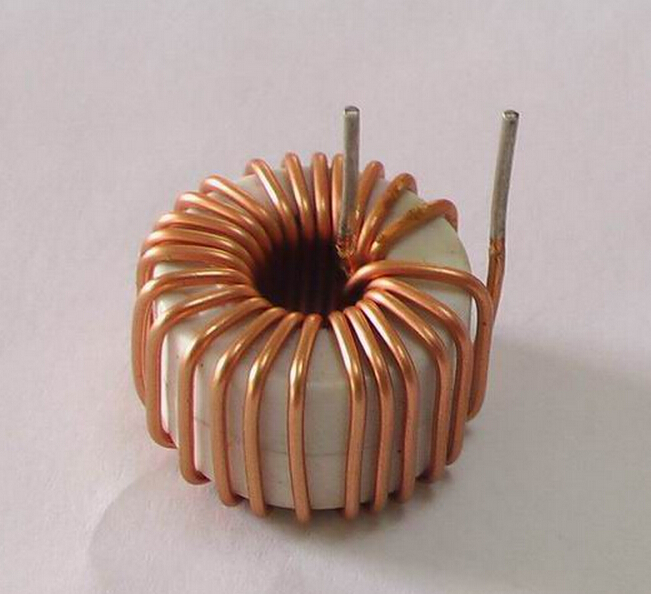

1、针对环行CORE，有以下公式可利用：（IRON）
L=N2．AL L= 电感值（H）
H-DC=0.4πNI / l N= 线圈匝数（圈）
AL= 感应系数
H-DC=直流磁化力 I= 通过电流（A）
l= 磁路长度（cm）
l及AL值大小，可参照Micrometal对照表。例如：以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH
L=33（5.5）2=998.25nH≒1μH
当流过10A电流时，其L值变化可由l=3.74（查表）
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 查表后即可了解L值下降程度（μi%）
2、介绍一个经验公式
L=（k*μ0*μs*N2*S）/l
其中
μ0 为真空磁导率=4π*10（-7）。（10的负七次方）
μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度， 单位为米
k 系数，取决于线圈的半径（R）与长度（l）的比值。
计算出的电感量的单位为亨利（H）。
三、电感单位
电感符号：L
电感单位：亨（H）、毫亨（mH）、微亨（μH），换算关系为：1H=10^3mH=10^6μH=10^9nH。
换算：数值X10的n次方 如103 即为10X10的三次方nh 为10uh
除此外还有一般电感和精密电感之分
一般电感：误差值为20%，用M表示；误差值为10%，用K表示。
精密电感：误差值为5%，用J表示；误差值为1%，用F表示。
如：100M，即为10μH，误差20%。
